ミルウォール

特長

  1. 1、コンピューター設計による理想的な断面形状であり、L型擁型の決定版です。
  2. 2、過載荷重:q=10kN/m2で設計を行っていますので、殆どの現場に適用できます。
  3. 3、作業が単純でクレーン施工により少数の作業員で高度の施工性を発揮し、軽量化されているの
      で、施工能率が向上します。
  4. 4、擁壁前面の勾配が垂直であるため土地が最大限に利用できます。
  5. 5、サイズが10㎝毎なので各現場に応じた無駄のない製品選びができます。
  6. 6、カーブ施工は、最小半径R=30m迄可能です。(H=3000以下)
  7. 7、天端幅が一定な事により高さの違うサイズの接合も天端幅が一定となります。

規格・寸法


Ⅰ種とⅡ種の使い分けについて
Ⅰ種において設計を行った場合に転倒、滑動、地盤支持力の許容値を満足しない場合には、
Ⅱ種(Ⅰ種に比べて底版長さが長い製品)を使用する。

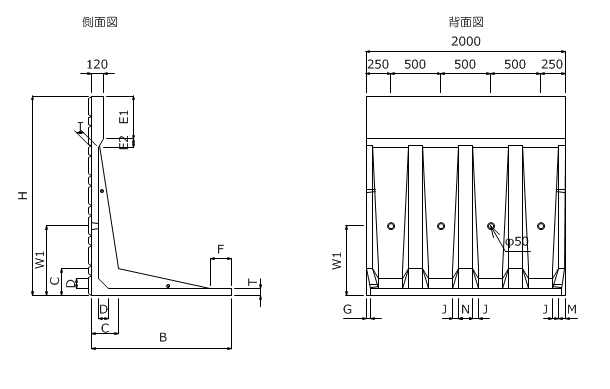

■H=600~H=800

■H=900~H=3000

■H=3500型・3750型・4000型







■規格寸法表(Ⅰ種)

呼び名参考質量
(kg)
寸法(mm)吊金具
カップラー
BCDTGE1E2FMNJW1W2
600347450705060131010300
7003965001411060
80044455016210110
90062070016050602130104106012050600
1000683130
110078785026230160
1200850330
1250882380
1300102595021510065301309510
14001133110035230160
15001196330
16001482120027070383087107014060700
17001544130
17501576180
18001670140044230210
19001734330
20001796430
2100229215003501508047306910800
22002355130
22502386180
23002419230
240025521700543302104-5t
4点
25002616430
2600319618004105730107515080800
27003258130
27503291180
28003322230
29003454200064330210
30003518430
3500620023003002501207080017008tセフティックス
4-5t
4点
37506581260080250300
400067202600500




■規格寸法表(Ⅱ種)

呼び名参考質量
(kg)
寸法(mm)吊金具
カップラー
BCDTGE1E2FMNJW1W2
6004327507050602310310300
70048180024110360
80052985026210410
9007041000160506030301043106012050600
1000767130
1100871115035230460
1200934330
1250966380
130011161250215100653913095310
14001224140045230460
15001287330
160015471400270704430872107014060700
17001609130
17501641180
18001719155048230360
19001783330
20001845430
21002404180035015080563069310800
22002467130
22502498180
23002531230
240026642000633305104-5t
4点
25002728430
26003308210041066303107515080800
27003370130
27503403180
28003434230
29003566230073330510
30003630430
3500643926003002501208030080017008tセフティックス
4-5t
4点

※Ⅱ種全タイプの規格については受注生産となっておりますのでご使用の際には早めにご連絡下さい。

標準基礎図





■標準基礎図(Ⅰ種)

※上記基礎工の寸法は、鉄筋コンクリート製プレキャストL型擁壁技術指針(平成11年5月)より。

呼び名ab
H=600~H=900200200
H=1000以上300300

■材料表(Ⅰ種)

呼び名敷モルタル基礎コンクリート基 礎 砕 石裏込砕石
厚さ
(mm)
幅:B
(mm)
モルタル量
(m3)
厚さ:t1
(mm)
幅:B1
(mm)
コンクリート量
(m3)
型枠量
(m2)
厚さ:t2
(mm)
幅:B1
(mm)
基礎砕石量
(m3)
砕石量
(m3)
600204500.091006500.652.02006501.300.63
700205000.101007000.702.02007001.400.82
800205500.111007500.752.02007501.501.01
900207000.141009000.902.02009001.801.10
1000207000.141009000.902.02009001.801.72
1100208500.1710010501.052.020010502.102.01
1200208500.1710010501.052.020010502.102.27
1250208500.1710010501.052.020010502.102.39
1300209500.1910011501.152.020011502.302.42
14002011000.2210013001.302.020013002.602.71
15002011000.2210013001.302.020013002.602.97
16002012000.2410014001.402.020014002.802.96
17002012000.2410014001.402.020014002.803.25
17502012000.2410014001.402.020014002.803.39
18002014000.2810016001.602.020016003.203.54
19002014000.2810016001.602.020016003.203.80
20002014000.2810016001.602.020016003.204.05
21002015000.3010017001.702.020017003.403.92
22002015000.3010017001.702.020017003.404.21
22502015000.3010017001.702.020017003.404.35
23002015000.3010017001.702.020017003.404.50
24002017000.3410019001.902.020019003.804.77
25002017000.3410019001.902.020019003.805.03
26002018000.3610020002.002.020020004.004.57
27002018000.3610020002.002.020020004.004.86
27502018000.3610020002.002.020020004.005.01
28002018000.3610020002.002.020020004.005.15
29002020000.4010022002.202.020022004.405.43
30002020000.4010022002.202.020022004.405.69
35002023000.4615025003.753.020025005.005.90
37502026000.5215028004.203.020028005.606.21
40002026000.5215028004.203.020028005.606.87

※10m当り
※上記基礎工の寸法は、標準的な値ですので現場の状況に応じて変更して下さい。


■標準基礎図(Ⅱ種)

※上記基礎工の寸法は、鉄筋コンクリート製プレキャストL型擁壁技術指針(平成11年5月)より。

呼び名ab
H=600~H=900200200
H=1000以上300300

■材料表(Ⅱ種)

呼び名敷モルタル基礎コンクリート基 礎 砕 石裏込砕石
厚さ
(mm)
幅:B
(mm)
モルタル量
(m3)
厚さ:t1
(mm)
幅:B1
(mm)
コンクリート量
(m3)
型枠量
(m2)
厚さ:t2
(mm)
幅:B1
(mm)
基礎砕石量
(m3)
砕石量
(m3)
600207500.151009500.952.02009501.900.63
700208000.1610010001.002.020010002.000.82
800208500.1710010501.052.020010502.101.01
9002010000.2010012001.202.020012002.401.10
10002010000.2010012001.202.020012002.401.72
11002011500.2310013501.352.020013502.702.01
12002011500.2310013501.352.020013502.702.27
12502011500.2310013501.352.020013502.702.39
13002012500.2510014501.452.020014502.902.42
14002014000.2810016001.602.020016003.202.71
15002014000.2810016001.602.020016003.202.97
16002014000.2810016001.602.020016003.202.96
17002014000.2810016001.602.020016003.203.25
17502014000.2810016001.602.020016003.203.39
18002015500.3110017501.752.020017503.503.54
19002015500.3110017501.752.020017503.503.80
20002015500.3110017501.752.020017503.504.05
21002018000.3610020002.002.020020004.003.92
22002018000.3610020002.002.020020004.004.21
22502018000.3610020002.002.020020004.004.35
23002018000.3610020002.002.020020004.004.50
24002020000.4010022002.202.020022004.404.77
25002020000.4010022002.202.020022004.405.03
26002021000.4210023002.302.020023004.604.57
27002021000.4210023002.302.020023004.604.86
27502021000.4210023002.302.020023004.605.01
28002021000.4210023002.302.020023004.605.15
29002023000.4610025002.502.020025005.005.43
30002023000.4610025002.502.020025005.005.69
35002026000.5215028004.203.020028005.605.90

※10m当り
※上記基礎工の寸法は、標準的な値ですので現場の状況に応じて変更して下さい。
