特長

平成11年度の基準改定で、衝突荷重を考慮して設計することが明記されました。擁壁等に衝突荷重を作用させると、許容応力度の超過、転倒に対する安定不足等の問題が生じます。こうしたことから、要求性能を満たしたプレキャストガードレール基礎を開発しました。
さらに、歩行者への配慮、衝突車両の誘導性能を向上させたプレガードⅡとして改良を行いました。

1.プレキャスト製品であることから、工期短縮が図れます。
2.曲線半径15m程度まで対応できます。
3.軽量であることから小型機械で施工出来ます。
4.ガードレール支柱が路面側にないため、舗装施工が容易です。
5.実物実験により、本体、連結部の性能性確認を行っています。
6.縦断勾配が12%程度まで設置可能です。

規格・寸法

■L=2000

■L=1500

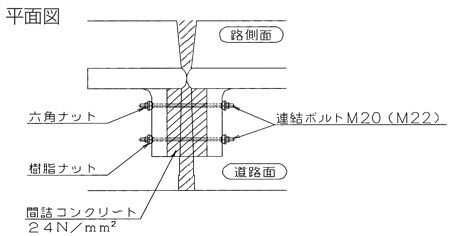

■規格寸法表(L=2000)・(L=1500両端部のみ）

呼び名	参考質量(kg)		適用連結区間延長 ΣL (m)	寸　法　(mm)						埋め込み穴 (φmm)	間詰コン (m3/個)	止め型枠 (m2/個)	吊具
呼び名	L=2000	L=1500	適用連結区間延長 ΣL (m)	B	t1	t2	Lb	L1	L2	埋め込み穴 (φmm)	間詰コン (m3/個)	止め型枠 (m2/個)	吊具
BC-800	630	491	15~20(以上)	800	80	112	400	1925	1463	185	0.0174	0.048	ｱｲﾎﾞﾙﾄ M16×27 4点
BC-900	666	518	12~14	900				1919	1460
BC-1000	705	548	10~11	1000				1913	1457
BC-1100	743	579	8~9	1100				1906	1453
BC-1200	781	607	7	1200				1900	1450
BC-1300	819	637	6	1300				1894	1447
BC-1400	857	666	5	1400				1888	1444
A-1000	980	–	16~20(以上)	1000	120	152	500	1923	–	210	0.0235	0.052
A-1100	1037	–	13~15	1100				1918	–
A-1200	1095	–	11~12	1200				1914	–
A-1300	1152	–	10	1300				1909	–
A-1400	1209	–	8~9	1400				1905	–
A-1500	1266	–	7	1500				1900	–

※1ブロック延長(連結区間延長)ΣLにより、製品規格が異なります。
※L=1.5m製品(両端部のみ使用)も対応できます。

■L=1000（B･C種のみ）

■規格寸法表(L=1000）

呼び名	参考質量 (kg)	寸　法　(mm)		埋め込み穴 (φmm)	間詰コン (m3/個)	止め型枠 (m2/個)	吊具
呼び名	参考質量 (kg)	B	L2	埋め込み穴 (φmm)	間詰コン (m3/個)	止め型枠 (m2/個)	吊具
BC-800	353	800	925	185	0.0174	0.048	ｱｲﾎﾞﾙﾄ M16×27 4点
BC-900	369	900	919
BC-1000	388	1000	913
BC-1100	406	1100	906
BC-1200	424	1200	900

※1ブロック延長(連結区間延長)ΣLにより、製品規格が異なります。

■ST（側溝取付タイプ）

■規格寸法表(ST）

呼び名	参考質量 (kg)	寸　法　(mm)				側溝取付部高さ (mm)	参考側溝規格内幅×内高mm)
呼び名	参考質量 (kg)	前高H	B	ｈ	L2	側溝取付部高さ (mm)	参考側溝規格内幅×内高mm)
H730-B1100	913	730	1100	650	1906	450	落ちふた式U形側溝3種250 250×250(全高405)
H730-B1200	950	730	1200	650	1900	450	落ちふた式U形側溝3種250 250×250(全高405)
H780-B1100	948	780	1100	700	1906	500	落ちふた式U形側溝3種300A 300×300(全高465)
H780-B1200	988	780	1200	700	1900	500	落ちふた式U形側溝3種300A 300×300(全高465)
H830-B1100	985	830	1100	750	1906	550	落ちふた式U形側溝3種300A 300×300(全高465)
H830-B1200	1023	830	1200	750	1900	550	落ちふた式U形側溝3種300A 300×300(全高465)
H880-B1200	1060	880	1200	800	1900	600	落ちふた式U形側溝3種300B 300×400(全高565)

※ 裏込め土の自重を想定した側溝（落ちふた式U型側溝）の内空断面分を控除した検討になります。
※ 背面に設置する側溝の種類（DCT側溝・かんたん側溝）が変わる場合は、別途検討が必要になります。
※ 必要連結延長は底版幅1100（10m以上）、1200（8m以上）になります。

【設計条件】
・衝突荷重（衝突時）　： 30kN（B・C種）
・前輪荷重（衝突時）　： 25kN
・上載荷重（常時）　　： 10kN/m2
・土の内部摩擦角　　： φ=30゜
・土の単位体積重量　： γ=19kN/m3
・基礎底面の摩擦係数： μ=0.6

条件

■適用条件

道路の区分	設計速度	一般区間	重大な被害が発生する恐れがある区間
高速自動車国道自動車専用道路	80km/h以上	A種用	適用外
60km/h以下		A種用	適用外
その他の道路	60km/h以上	B種用	A種用
その他の道路	50km/h以下	C種用	B種用　※注）
