プレガードⅡ

特長

平成11年度の基準改定で、衝突荷重を考慮して設計することが明記されました。擁壁等に衝突荷重を作用させると、許容応力度の超過、転倒に対する安定不足等の問題が生じます。こうしたことから、要求性能を満たしたプレキャストガードレール基礎を開発しました。
さらに、歩行者への配慮、衝突車両の誘導性能を向上させたプレガードⅡとして改良を行いました。

  • 1.プレキャスト製品であることから、工期短縮が図れます。
  • 2.曲線半径15m程度まで対応できます。
  • 3.軽量であることから小型機械で施工出来ます。
  • 4.ガードレール支柱が路面側にないため、舗装施工が容易です。
  • 5.実物実験により、本体、連結部の性能性確認を行っています。
  • 6.縦断勾配が12%程度まで設置可能です。

規格・寸法

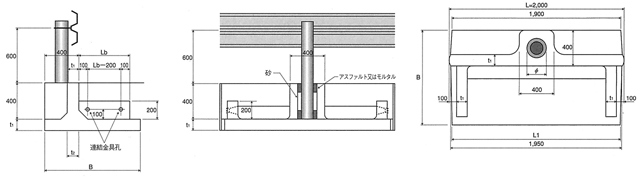

■L=2000

■L=1500

■規格寸法表(L=2000)・(L=1500両端部のみ)

呼び名参考質量(kg)適用連結区間
延長 ΣL (m)

寸 法  (mm)

埋め込み穴
(φmm)
間詰コン
(m3/個)
止め型枠
(m2/個)
吊具
L=2000L=1500Bt1t2LbL1L2
BC-80063049115~20(以上)80080112400192514631850.01740.048アイボルト
M16×27
4点
BC-90066651812~1490019191460
BC-100070554810~11100019131457
BC-11007435798~9110019061453
BC-12007816077120019001450
BC-13008196376130018941447
BC-14008576665140018881444
A-100098016~20(以上)100012015250019232100.02350.052
A-1100103713~1511001918
A-1200109511~1212001914
A-130011521013001909
A-140012098~914001905
A-15001266715001900

※1ブロック延長(連結区間延長)ΣLにより、製品規格が異なります。
※L=1.5m製品(両端部のみ使用)も対応できます。


■L=1000(B・C種のみ)

■規格寸法表(L=1000)

呼び名参考質量
(kg)

寸 法  (mm)

埋め込み穴
(φmm)
間詰コン
(m3/個)
止め型枠
(m2/個)
吊具
BL2
BC-8003538009251850.01740.048アイボルト
M16×27
4点
BC-900369900919
BC-10003881000913
BC-11004061100906
BC-12004241200900

※1ブロック延長(連結区間延長)ΣLにより、製品規格が異なります。


■ST(側溝取付タイプ)

■規格寸法表(ST)

呼び名参考質量
(kg)

寸 法  (mm)

側溝取付部高さ
(mm)
参考側溝規格
内幅×内高mm)
前高HBL2
H730-B110091373011006501906450落ちふた式U形側溝3種250
250×250(全高405)
H730-B120095012001900
H780-B110094878011007001906500落ちふた式U形側溝3種300A
300×300(全高465)
H780-B120098812001900
H830-B110098583011007501906550落ちふた式U形側溝3種300A
300×300(全高465)
H830-B1200102312001900
H880-B1200106088012008001900600落ちふた式U形側溝3種300B
300×400(全高565)

※ 裏込め土の自重を想定した側溝(落ちふた式U型側溝)の内空断面分を控除した検討になります。
※ 背面に設置する側溝の種類(DCT側溝・かんたん側溝)が変わる場合は、別途検討が必要になります。
※ 必要連結延長は底版幅1100(10m以上)、1200(8m以上)になります。

【設計条件】
・ 衝突荷重(衝突時) : 30kN(B・C種)
・ 前輪荷重(衝突時) : 25kN
・ 上載荷重(常時)  : 10kN/m2
・ 土の内部摩擦角  : φ=30゜
・ 土の単位体積重量 : γ=19kN/m3
・ 基礎底面の摩擦係数: μ=0.6



条件

■適用条件
道路の区分設計速度一般区間重大な被害が発生する恐れがある区間
高速自動車国道自動車専用道路80km/h以上A種用適用外
60km/h以下
その他の道路60km/h以上B種用A種用
50km/h以下C種用B種用 ※注)

 ※A種のガードケーブル(Gc-A-2B)ガードパイプ(Gp-A-2B)は標準製品では適用外です。
  利用する場合には前面を間詰めする等の対応策をお願いします。
 ※注)設計速度40km/h以下の道路ではC種用を使用することができます。


■設計条件


構造図

補強土壁の場合

※天端を外した施工を標準とします。

天端コンクリート上に設置した場合は補強土壁工法設計・施工マニュアルに準拠してください。

また、標準より底版長さ(B)が長い製品を使用する必要があります。

(例) BC種でプレガードⅡ前面と補強土壁前面を揃える場合

  • ・BC-1100を使用して17m以上連結
  • ・BC-1200を使用して13m以上連結
  • ・BC-1300を使用して11m以上連結
  • ・BC-1400を使用して10m以上連結
プレキャストL型擁壁等の場合
ブロック積み等の場合
盛土部等の場合(ジオテキスタイル工法にも適用)]

[構造物がない場合]

■連結部詳細

連結ボルトを製品両側に通し、樹脂ナットを締め付けて下さい。その後、六角ナットの締め付けを行なって下さい。間詰めコンクリートの目的は、連結筋の固定であり、開口部まで入念にコンクリートが行き渡るように行なって下さい。
※間詰めコンクリートの設計基準強度は24N/mm2とする。

■道路縦断勾配への対応

ガードレール支柱を垂直に立てることができる勾配は12%までとする。12%以上の急勾配の場合は、製品は道路勾配に合わせて設置し、支柱は製品に対して12%傾けて設置する。

※設計・施工に関する詳細は「プレガードⅡ設計・施工マニュアル」を参照ください。
