スリーフレームK型(大型法枠ブロック)

  • 08スリーフレーム,

特長

品質管理の行き届いた工場で製造された「大型プレキャスト製品」であり、建設現場では、熟練工・一般工を多数必要とせず、一般的な重機でしかも少人数で速く確実な施工ができます。

1.品質管理が万全
2.施工能率の向上
3.工期の短縮
4.経済的

製品図








2Aブロック:参考質量=3008kg 2Bブロック:参考質量=3758kg



2Cブロック:参考質量=3758kg

※製品間の連結は、連結ボルトを使用します。
※吊金具は カップラー 2-2.5t 4点 使用します。







1Aブロック:参考質量=1673kg



1Bブロック:参考質量=2063kg



1Cブロック:参考質量=2063kg

※製品間の連結は、連結ボルトを使用します。
※吊金具は カップラー 2-2.5t 4点 使用します。






中張コンクリートブロック:参考質量=1633kg

※吊金具は カップラー 2-2.5t 3点 使用します。

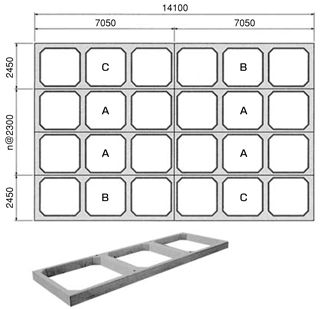

1スパン当たりの展開図

ダウンロード
